EMC电磁兼容概述







EMC定义

电磁兼容性(Electromagnetic compatibility,简称EMC)是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。

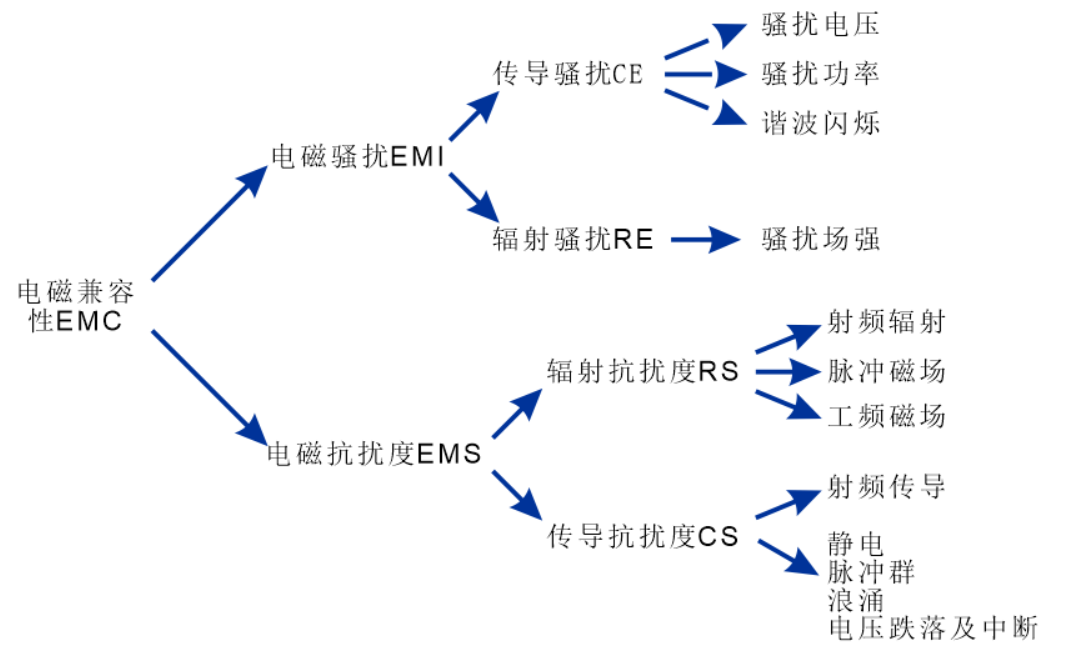

EMC测试包括:电磁干扰(Electromagnetic interference,简称EMI)及电磁耐受性(Electromagnetic Susceptibility,简称EMS)两部分。所谓EMI乃为机器本身在执行应有功能的过程中所产生不利于其它系统的电磁噪声;而EMS乃指机器在执行应有功能的过程中不受周围电磁环境影响的能力。

设备(equipment) 指作为一个独立单元进行工作,并完成单一功能的任何电气、电子或机电装置。

系统(system) 指“若干设备、分系统、专职人员及可以执行或保障工作任务的技术组合”。

电磁环境(electromagnetic environment) 存在于给定场所的所有电磁现象的总和。“给定场所”即“空间”,“所有电磁现象”包括了全部“时间”与全部“频谱”。





EMC 测试标准

1. GB 4343.1 /EN55014/CISPR 14-1 家用电器、电动工具和类似具的电磁兼容要求

备注:EN 55014-1:2006+A1:2009+A2:2011将于2020年04月28日失效,取而代之的是EN 55014-1:2017.

2. GB 9254/EN 55022/CISPR 22 信息技术设备的无线电骚扰限值和测量方法

3. GB 4824/EN 55011/CISPR 11 工业、科学和医疗射频设备电磁骚扰特性 限值和测量方法

4. GB/T 17626.2/EN61000-4-2 ESD(Electro static discharge)/静电抗扰试验

5. GB/T 17626.3/EN61000-4-3 RS(Radiated Susceptibility)/射频电磁场辐射抗扰试验

6. GB/T 17626.4/EN61000-4-4 EFT/Burst(Electrical fast transient)/电快速瞬变脉冲群抗扰试验

7. GB/T 17626.5/EN61000-4-5 Surge/(冲击)浪涌抗扰试验

8. GB/T 17626.6/EN61000-4-6 CS(Conducted Susceptibility)/射频场感应的传导骚扰抗扰试验

9. GB/T 17626.8/EN61000-4-8 PFMF(Power frequency magnetic field)/电源频率磁场抗扰试验

10. GB/T 17626.11/EN61000-4-11 (Voltage dips)/电压暂降与跌落

11. GBT 18029.21-2012 轮椅车 第21部分电动轮椅车、电动代步车和电池充电器的电磁兼容性要求和测试

12. GBT 24338.5-2009 轨道交通 电磁兼容 第4部分:信号和通信设备的发射与抗扰

13. YY 0505-2012 医用电气设备 第1-2部分 安全通用要求并列标准 电磁兼容要求和试验

14. FCC PART 15/FCC PART 18 美国无线电电磁兼容测试要求

15. GB/T 18268.1-2010 测量、控制和实验室用的电设备 电磁兼容性要求 第1部分:通用要求



EMC测试项目

1. RE(Radiated emission)辐射骚扰(俗称:电磁辐射、辐射发射)

2. CE(Conducted emission)传导骚扰(俗称:传导发射)

3. 谐波电流:谐波电流测试

4. 电压波动与闪烁

5. CS(Conducted Susceptibility)传导骚扰抗扰度

6. RS(Radiated Susceptibility)射频电磁场辐射抗扰度

7. ESD(Electrostatic discharge) 静电放电

8. EFT/Burst(Electrical fast transient burst) 电快速瞬变脉冲群

9. RFI(Radio Frequency Interference)无线电频率干扰

10. ISM(Industrial Scientific Medical)工业、科学、医疗用射频设备







应用领域

1) IT信息技术领域;

2) 现代医疗器械,医疗仪器有关电子电气领域;

3) 汽车电子,汽车电子技术的应用与汽车电磁环境有关,主要是因车辆所处的电磁环境引起的,同时车辆自身因抗电磁骚扰的能力也是至关重要的。

4) 机械设备与电气设备系统,EMC电磁兼容性的相关安全要求;

5) 由于电子、电气、无线通信、雷达探测等技术的发展及其在航空航天领域应用的日益拓展,与此相关的电磁兼容(EMC)及电磁干扰(EMI)等问题也日益受到重视,电磁兼容学科因而发展起来。

6) 灯具类产品电磁兼容性EMI具体安规要求;

7) 家用电子电器类产品。



排除(不在EMC范畴)

1) 开关、断路器、电线电缆等产品;

2) 无线电设备及电信终端设备。
