欧盟CE电梯指令详解

在欧盟,所有的电梯及安全部件必须在贴有CE标识且附有EU符合声明的条件下才能被投放市场,CE标识只有在严格遵照欧盟电梯指令的检验要求、 获得欧盟公告机构(Notified Body)的一致性评估及CE认证后方可使用,一致性评估的过程涵盖了电梯整机及其安全部件。







EN 81-20:2014 Safety rules for the construction and installation of lifts-Lifts for the transport of persons and goods-Part 20: Passenger and goods passenger lifts

EN 81-20 电梯建造和安装安全规则-载人或载货电梯-第20部分:乘客电梯和客货电梯。

EN 81-50:2014 Safety rules for the construction and installation of lifts - Examinations and tests-Part 50: Design rules, calculations, examinations and tests of lift components

EN 81-50 电梯建造和安装安全规则-检查和测试部分-第50部分:电梯安全部件的计规则,计算,检查和测试。





1. Devices for locking landing doors

  层门门锁装置

2. Devices to prevent the car from falling or uncontrolled movements(e.g. safety gear , ACOP & UCMP ect.)

  防止电梯坠落或意外移动装置(如:安全钳,上超制动器,UCMP等)

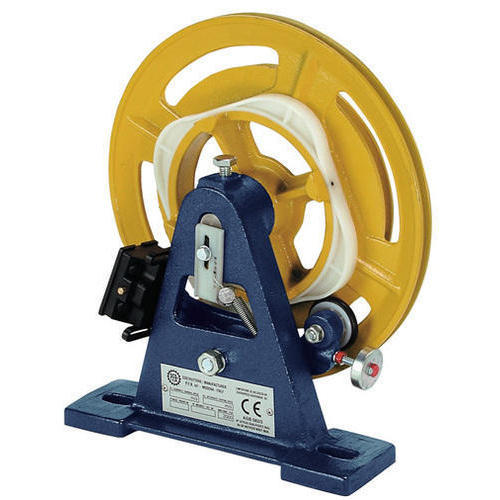

3. Overspeed limitation devices

  限速装置

4. Energy-accumulating or Energy-dissipating buffers

  蓄能/耗能型缓冲器

5. Safety devices fitted to jacks of hydraulic power circuits where these are used as devices to prevent falls

  液压系统中防止掉落的安全装置(如破裂阀)

6. Electric safety devices in the form of safety circuits containing electronic components

  含电子元件的安全电路





1.电梯认证模式

Module B(Annex IV) + Final inspection for lifts(Annex V) = 型式检验 + 最终检验证书

Module B(Annex IV) + Module E(Annex X) = 型式检验 + 最终检验和试验的质量保证模式

Module B(Annex IV) + Module D(Annex XII) = 型式检验 + 生产安装和服务的质量保证模式

Module G(Annex VIII) = 单台验证

Module H1(Annex XI) = 全面质量控制-设计、生产、安装、服务全过程



2.电梯部件认证模式

Module B(Annex IV) +Module C2(Annex IX) = 型式检验 + 最终产品的随机抽检

Module B(Annex IV) +Module E(Annex VI) = 型式检验 + 最终检验和试验的质量保证模式

Module H(Annex VII) = 全面质量控制-设计、生产、安装、服务全过程





1.向欧测提出申请;

2.审核技术文件(电梯设计计算书,电梯安全风险评估,产品规格,电梯设计和制造图纸等);

3.审核安全部件的充分性及CE证书;

4.检验具有代表性的样梯符合指令和标准的要求;

5.欧盟授权机构签发EU-TYPE型式检验CE证书。





扶梯、人行道在申请欧盟CE认证时,需按照欧盟机械MD指令2006/42/EC进行安全性评估,具体执行标准为EN 115。

EN 115-1:2017. Safety of escalators and moving walks. Construction and installation





1. 审查技术文件(设计计算复核,设计图纸审查,电梯的附加功能和结构审查等);

2. 依据技术文件,对模型扶梯进行技术符合性评估;

3. 依据标准进行现场检查和测试(依据EN115-1,对扶梯或人行道产品进行性能复核);

4. 资料、现场检测合格后,签发CE证书。





2014年4月18日,欧盟颁布了新电磁兼容EMC指令2014/30/EU,并于2016年4月20日起强制执行,取代了老指令2004/108/EC。电梯控制柜在申请EMC认证时,需根据EMC指令2014/30/EU的要求,具体执行标准为EN 12015和EN 12016。

EN 12015:2014 Electromagnetic compatibility -Standard family product for lifts, escalators and moving walks– Emission

EN 12015 电磁兼容-电梯,扶梯和人行道-辐射。

EN 12016:2013 Electromagnetic compatibility - Product family standard for lifts, escalators and moving walks–Immunity

EN 12016 电磁兼容-电梯,扶梯和人行道-电磁抗扰。





EMC(Electro Magnetic Compatibility),即电磁兼容性,国际电工委员会IEC定义EMC为:设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。

电磁兼容 EMC指令CE认证要求所有电气、电子产品及装有电气、电子元件的设备所产生的电磁波发射不得超过规定的限值,以免干扰其它设备的正常运行;同时还必须要具备一定的抗干扰能力,以使产品在正常条件下能正常运行,即:

EMI(Electromagnetic Interference) - 电磁干扰:一个设备或装置在操作过程中有不利功能的讯号出现,此讯号是不想要且没意义的,它可能来自外界亦可能来自自己。

EMS(Electromagnetic Susceptibility) - 电磁耐受性:一个设备或装置在操作过程中不受周遭电磁环境影响的能力。





- 提交申请表;

- 技术资料提交:包括产品简介,安装使用手册,技术图纸,关键零部件BoM清单,铭牌设计,主要外购部件CE证书或一致性声明DoC等;

- 样品检测(符合EMC指令相关协调标准的测试),EMC测试项目:空间辐射、传导干扰、功率辐射、磁场辐射、谐波电流、电压波动和闪烁、喀呖声、静电放 电、辐射抗扰度、电快速瞬变脉冲群、浪涌/雷击、传导抗扰度、工频磁场、电压跌落/中断、间谐波抗扰度、磁场暴露测试、电磁辐射、电磁辐射抗扰度(电波暗 室)、大电流注入、瞬态传导发射、瞬态传导抗扰度;

- 技术资料齐全且测试通过后,我司欧盟总部颁发CE证书,即可粘贴CE标识。





1. 电器原理图(主线,线,径,电机功率,熔断丝电流或者断路器都要标出)

2. 控制面版图(部件图)

3. 电控柜内部的接线图,接线端子

4. 电控箱内部布局图

5. 电器原器件清单(名称,型号,厂家信息,所用的数量,是否通过CE认证)

6. 说明书(英文版)

7. 产品差异表

8. 测试报告
