法规动态 | IEC 60079-11:2023由本质安全型“i”保护的设备标准更新

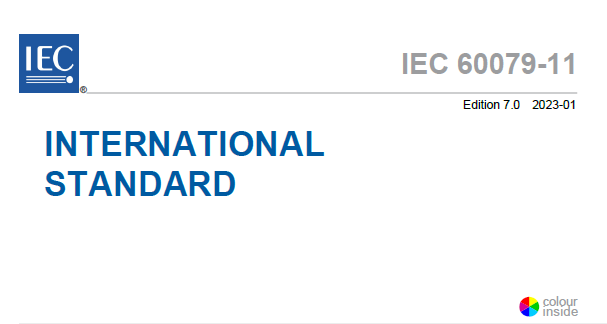

2023年1月中旬,国际电工委员会颁布了最新版(第七版)的IEC 60079-11标准(爆炸性环境第11部分:由本质安全型“i”保护的设备),与近几年的简单修订版不同,全新版本做出了大量内容更新,新版取消并取代原IEC 60079-11:2011版(第六版),此版本构成技术修订。







1、本文件规定的防爆型式使用与其电路本身不会引燃周围爆炸性环境的电气设备;

2、本文件也适用于使用在非爆炸性环境或用IEC 60079-0所列的另一种防爆型式保护的电气设备或其部件,只要爆炸性环境中电路的本质安全性能取决于该电气设备或其部件的设计和结构。暴露于爆炸性环境中的电路可用本文件对其是否适用于该环境进行评定;

3、本文件适用于连接到本质安全电路的传感器,但不适用于IIC组或IIB+H2组催化元件的保护;

4、本文件不适用于防爆设备电缆接头;

5、本质安全系统的要求在IEC 60079-25中规定;

6、本文件是对IEC 60079-0通用要求的补充和修改,但表1所列出的情况列出的情况除外。本文件的要求与IEC 60079-0的要求有冲突时,本文件的要求优先;

7、当本文件的要求同时适用于本质安全装置和关联装置时,在本文件中使用术语“装置”;

8、由于本文件仅适用于电气设备,因此标准中使用的术语“设备”通常指“电气设备”;

9、本文档适用于在IEC 60079-0大气条件下使用的设备,并要求在60kPa(0.6bar)至110kPa(1.1bar)的扩展大气压范围内使用。

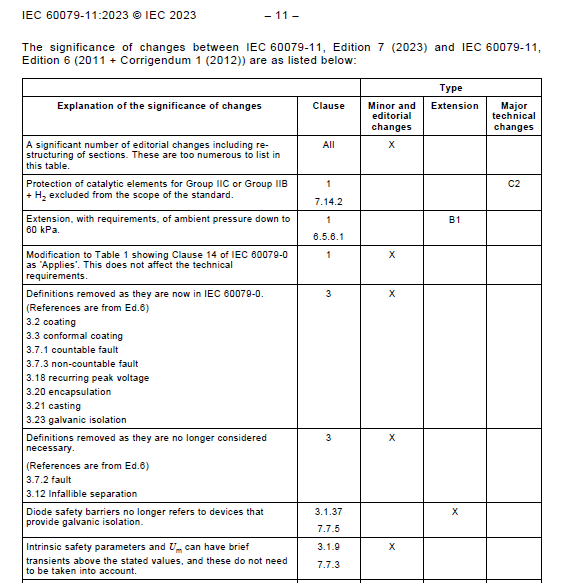

Ed.7.0导言部分列出了与上一版Ed.6.0相比的主要变更内容,其中包括:

13项A类变更

(轻微的或编辑性的)

不改变上一版 Ed.6.0 的合规要求



74项B类变更

(扩展补充性的)

在上一版Ed.6.0基础上允许了

新的结构形式或放宽了原先的合规要求



31项C类变更

(重大技术变化)

每一项都可能导致符合上一版

Ed.6.0 标准的产品不再符合新版标准





针对上述变化,新版标准Ed.7.0也在导言的Explanation 章节B中交代了一些相关背景,来帮助标准使用者理清其中缘由,大致梳理如下:

A类

1.标准章节结构重组,如相关章节和附录的整合;

2.定义更新,附录延伸以及某些特定议题的删除;

3.澄清了某些评估理念或分析/测试方法;

4.澄清了特定元器件 (或组件)、电气连接结构的合规办法。

B类

1.延伸或限制了某些特定适用场景、新型元器件、新材料及工艺的应用,并细化了其合规准则(如60kPa 的低气压大气环境、电化学电容、共模扼流圈、红外线传感器、喷涂保形涂敷、灌胶);

2.明确特定工业标准可用于本安电子电路评估/分析检验,并细化其实施办法(如IPC-2221 Generic Standard on Printed Board Design, IPC-2152 Standard for Determining Current Carrying Capacity in Printed Board Design,IPC-A-610 Acceptability of electronicassemblies);

3.延伸并加强了某些关键元器件 (或组件) 及其功能电路的选型和实现、特性评定方法和准则(如限流电阻、保险丝、隔离变压器、高集成度IC 元器件、可控硅主动保护电路、继电器、电池电芯);

4.增加并细化了集成电路板的电气间隙、布局走线绝缘的合规办法,以使其可以应对现今较高集成度的电子产品应用需求;

5.细化了某些型式测试的实施办法和合规准则,提高了其可操作度和可解读度;如调整了火花试验装置的测试电路充放电要求,新增了电容与电感合并电路的电火花点燃判据。

C类

1.上述B类变化中较为重大的主题;

2.“ic”电火花和热点燃评估理念被细化成具体操作办法;

3.Group llIC 本安设备外壳合规准则变动;

4.本质安全所依赖的灌胶材料及其工艺管控要求变动;

5.明确强调FMEA(Failure Mode and Effects Analysis)失效分析方法不允许用于本安电路的合规评定;

6.首次引入了可软件编程IC器件及其功能电路、热保护器件概念,并限定了其作为保护类器件的合规准则和判定方法

7.考虑到了电池行业近几年的飞速发展,改写了电池电芯型式测试及合规判定办法。



从以上内容可以看出,新版标准紧跟近十年来电子电气及电池领域的变革,并试图将其标准化至本质安全产品的合规评定工作中来。

由于IEC新版标准Ed.7.0今年初刚发布,欧盟EN标准目前仍无任何相关协调标准的消息。可以预见的是,由于制造商针对很多产品同时拥有欧盟防爆ATEX证书和英国UKEx防爆证书,后续证书标准升级需求将会很大。我们建议相关厂商尽早考虑新版标准更新的内容提前做好准备应对市场要求。
