认证百科 | 终于有篇文章把EMC测试认证和设计要求讲清楚了!

EMC(电磁兼容性)的全称是Electro Magnetic Compatibility, 其定义为“设备和系统在其电磁环境中能正常工作且不对环境中任何事物构成不能承受的电磁骚扰的能力”。该定义包含两个方面的意思:首先,该设备应能在一定的电磁环境下正常工作,即该设备应具备一定的电磁抗扰度(EMS);其次,该设备自身产生的电磁骚扰不能对其他电子产品产生过大的影响,即电磁骚扰(EMI)。

电子、电器产品的电磁兼容性(EMC)是一项非常重要的质量指标,它不仅关系到产品本身的工作可靠性和使用安全性,而且还可能影响到其他设备和系统的正常工作,关系到电磁环境的保护问题。





大部分国家的标准都是基于国际电工委员会(IEC)所制定的标准。

欧共体政府规定,从1996年1月1起,所有电气电子产品必须通过EMC认证,加贴CE标志后才能在欧共体市场上销售。此举在世界上引起广泛影响,各国政府纷纷采取措施,对电气电子产品的EMC性能实行强制性管理。国际上比较有影响的,例如欧盟2004/108/EC指令(即EMC指令)、美国联邦法典 CFR 47/FCC Rules等都对电磁兼容认证提出了明确的要求。





随着电磁环境的日益复杂和对电子设备抗扰性能的重视,从20世纪30年代起,一些国际组织先后开始了EMC技术的研究和法规的制订,如国际电工委员会(IEC)、国际电信联盟(ITU)、欧洲电工标准化委员会(CENELEC),以及IEC下属机构国际无线电干扰特别委员会(CISPR)、第77技术委员会(TC77等。

目前,国际电工委员会(IEC)承担了大部分的EMC标准化工作,并且为了国际贸易的需要,世界上多数国家的多数EMC标准均是基于IEC和CISPR标准制订的。







有时候我们接了个电话,结果电视画面出现了雪花。这是因为电视和手机出现了电磁能量的互相干扰。

国际电工委员会(IEC)对电磁兼容性(EMC,ElectromagneticCompatibility)的定义是:设备或系统在其电磁环境中符合要求运行且不会对其环境中的任何设备产生无法忍受的电磁骚扰的能力。

该定义包含以下三方面含义:

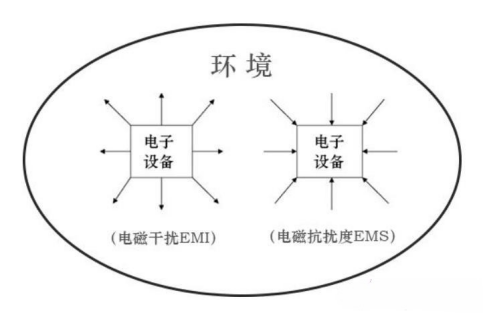

1. 电磁干扰EMI即处在一定环境中的设备或系统,正常运行时,不能产生超过一定限值的电磁能量;

2. 电磁抗扰度EMS即处在一定环境中的设备或系统,正常运行时,能够承受的一定限值电磁能量的干扰;

3. 电磁环境,即设备或系统所处的工作环境。





国际上大多数组织的EMC标准体系框架采用国际电工委员会(IEC)的标准分类体系,分为基础标准、通用标准、产品标准三类。其中产品标准又分为系列产品标准和专用产品标准。每类标准都包含干扰和抗干扰两方面的标准。EMC标准依照“专用产品标准→产品类标准→通用标准”的顺序原则进行采用。

01电磁干扰项目(EMI)

□ 传导干扰
□ 辐射干扰
□ 辐射磁场
□ 骚扰功率
□ 电磁场强度
□ 电源谐波
□ 电压波动及闪烁


02电磁抗扰度项目(EMS)

□ 静电放电
□ 电快速脉冲群
□ 浪涌
□ 射频传导抗扰度
□ 射频辐射抗扰度
□ 工频磁场
□ 电压跌落及中断





除了少部分的国家差异要求之外,各个国家的EMC测试标准大致相同。要使产品具有良好的电磁兼容性,需要专门考虑与电磁兼容相关的设计内容。电磁兼容设计一般包含以下几个方面的内容。

01地线设计

许多电磁干扰问题是由地线产生的,因为地线电位是整个电路工作的基准电位,如果地线设计不当,地线电位就不稳,就会导致电路故障。地线设计的目的是要保证地线电位尽量稳定,从而消除干扰现象。


02线路板设计

无论设备产生电磁干扰发射还是受到外界干扰的影响,或者电路之间产生相互干扰,线路板都是问题的核心,因此设计好线路板对于保证设备的电磁兼容性具有重要的意义。线路板设计的目的就是减小线路板上的电路产生的电磁辐射和对外界干扰的敏感性,减小线路板上电路之间的相互影响。


03滤波设计

对于任何设备而言,滤波都是解决电磁干扰的关键技术之一。因为设备中的导线是效率很高的接收和辐射天线,因此,设备产生的大部分辐射发射都是通过各种导线实现的,而外界干扰往往也是首先被导线接收到,然后串入设备的。滤波的目的就是消除导线上的这些干扰信号,防止电路中的干扰信号传到导线上,借助导线辐射,也防止导线接收到的干扰信号传入电路。


04屏蔽与搭接设计

对于大部分设备而言,屏蔽都是必要的。特别是随着电路工作的频率日益提高,单纯依靠线路板设计往往不能满足电磁兼容标准的要求。机箱的屏蔽设计与传统的结构设计有许多不同之处,一般如果在结构设计时没有考虑电磁屏蔽的要求,很难将屏蔽效果加到机箱上。所以,对于现代电子产品设计,必须从开始就考虑屏蔽的问题。





Q:产品想做EMC测试,流程是什么?

A:以产品CE认证为例:

* 向测试认证机构递交申请要求,进行认证测试;
* 产品通过EMC标准要求;
* 认证机构给出符合性证书(COC)、测试报告;
* 由专业实验室签署符合性声明(DOC);
* 产品贴上CE标志。

Q:多型号申请,产品系列的划分规则是什么?

A:EMC认证原则上应按型号申请。但对于那些与主产品相比、变化不大的派生产品,可在同一系列产品中选择一个代表性型号进行认证。产品系列的具体划分规则如下:

按产品种类划分,种类不同的产品不能划分在同一系列;
按产品工作原理划分,工作原理不同的产品不能划分在同一系列;
按影响产品电磁兼容性的关键件划分,关键件、印刷电路图、电气结构不同的产品不能划分在同一系列;
按产品产地划分,同一商标、同一规格型号但不同产地生产的的产品不能划分在同一系列中。

Q:所有电子设备都需要做EMC测试吗?

A:并非所有的电子设备都需要做EMC测试。例如,在CE EMC指令中就提到一些设备可以免除EMC测试,他们称之为“Inherently benign equipment(固有良性设备)”;同样的,FCC认证也有类似之规定,在Part 15.103中称之为“Exempted Devices(豁免设备)”。
